Pruebas Esenciales para Transformadores: TTR y Factor de Potencia

Procedimientos detallados de pruebas de relación de transformación (TTR) y factor de potencia. Aprenda cómo interpretar los resultados y qué valores indican problemas en transformadores.

Introducción: La Importancia de las Pruebas Eléctricas

Las pruebas eléctricas son fundamentales para garantizar el correcto funcionamiento de los transformadores. Entre las pruebas más importantes se encuentran la Relación de Transformación (TTR) y la Resistencia de Aislamiento (comúnmente conocida como prueba Megger). Estas pruebas permiten detectar problemas antes de que se conviertan en fallas costosas.

Prueba de Relación de Transformación (TTR)

La prueba TTR mide la relación de vueltas entre los devanados primario y secundario del transformador. Esta prueba es esencial porque verifica que el transformador entregará el voltaje correcto en condiciones de operación.

¿Qué es la Relación de Transformación?

La relación de transformación es la relación entre el número de vueltas del devanado primario y el número de vueltas del devanado secundario. Esta relación determina cómo el transformador convierte el voltaje de entrada al voltaje de salida.

Por ejemplo, si un transformador tiene una relación de 10:1, significa que por cada 10 voltios en el primario, obtendremos 1 voltio en el secundario.

Equipo TTR analógico mostrando carátula y controles

Equipo TTR analógico marca Biddle - Herramienta esencial para pruebas de transformadores

Procedimiento de Prueba TTR

El procedimiento para realizar una prueba TTR incluye los siguientes pasos:

  1. Preparación: Asegurar que el transformador esté desenergizado y aislado. Verificar que todas las conexiones estén accesibles.
  2. Conexión del Equipo: Conectar los cables del equipo TTR a los terminales de alta tensión y baja tensión según el diagrama de conexión.
  3. Configuración: Configurar el equipo TTR según las especificaciones del transformador (voltaje nominal, grupo de conexión).
  4. Medición: Realizar la medición en cada fase (U, V, W) y en cada posición del cambiador de tomas (tap changer).
  5. Registro: Registrar todos los valores medidos y compararlos con los valores nominales.

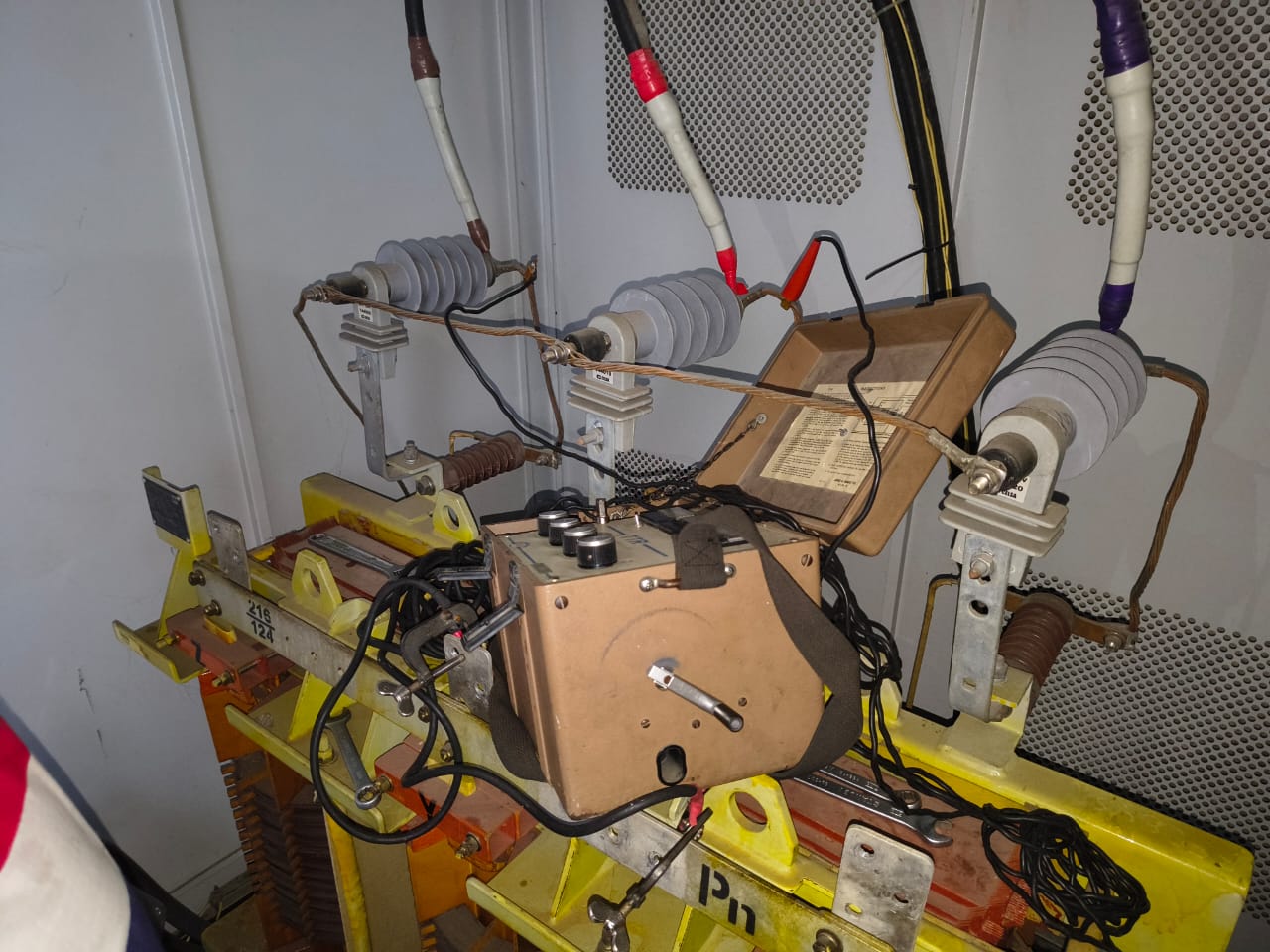

Prueba TTR en transformador seco - Vista general Técnico operando equipo TTR manualmente

Interpretación de Resultados TTR

Los resultados de la prueba TTR deben compararse con los valores nominales del transformador. Criterios de evaluación:

  • Valores Normales: La relación medida debe estar dentro del ±0.5% del valor nominal para transformadores nuevos o en buen estado.
  • Desviaciones Pequeñas (±0.5% a ±1%): Pueden indicar problemas menores como conexiones flojas o bobinas parcialmente dañadas.
  • Desviaciones Grandes (>1%): Indican problemas serios como bobinas defectuosas, cortocircuitos entre espiras, o problemas en el cambiador de tomas.
  • Diferencias Entre Fases: Si hay diferencias significativas entre las fases, puede indicar problemas de balance o bobinas defectuosas en una fase específica.

Problemas Comunes Detectados por TTR

Problema Síntoma en TTR Causa Probable
Cortocircuito entre espiras Relación menor que la nominal Bobina dañada, sobrecalentamiento
Bobina abierta Sin lectura o lectura infinita Conexión rota, soldadura defectuosa
Cambiador de tomas defectuoso Valores inconsistentes entre posiciones Contactos sucios o desgastados
Polaridad incorrecta Lectura negativa o inversa Conexión incorrecta durante reparación

Prueba de Resistencia de Aislamiento (Megger)

La prueba de resistencia de aislamiento, comúnmente conocida como "Megger" (nombre de la marca de equipos), mide la resistencia eléctrica entre los devanados y entre los devanados y tierra.

Medidor de resistencia de aislamiento digital UNI-T UT513C mostrando medición

Medidor de resistencia de aislamiento digital UNI-T UT513C - Lectura de 52.2 MΩ

¿Por qué es Importante la Resistencia de Aislamiento?

La resistencia de aislamiento es crítica porque:

  • Previene cortocircuitos entre devanados
  • Protege contra descargas a tierra
  • Indica el estado del sistema de aislamiento
  • Permite detectar degradación del aislamiento antes de fallas

Procedimiento de Prueba Megger

El procedimiento estándar incluye:

  1. Desenergización: Asegurar que el transformador esté completamente desenergizado y descargado.
  2. Conexión: Conectar el equipo Megger entre los puntos a medir (AT-BT-Tierra, AT-Tierra, BT-Tierra).
  3. Aplicación de Voltaje: Aplicar el voltaje de prueba (típicamente 500V, 1000V, 2500V o 5000V según el transformador).
  4. Medición: Mantener el voltaje aplicado durante 1 minuto y registrar el valor de resistencia.
  5. Índice de Polarización (Opcional): Medir también a los 10 minutos para calcular el índice de polarización (R10min/R1min).

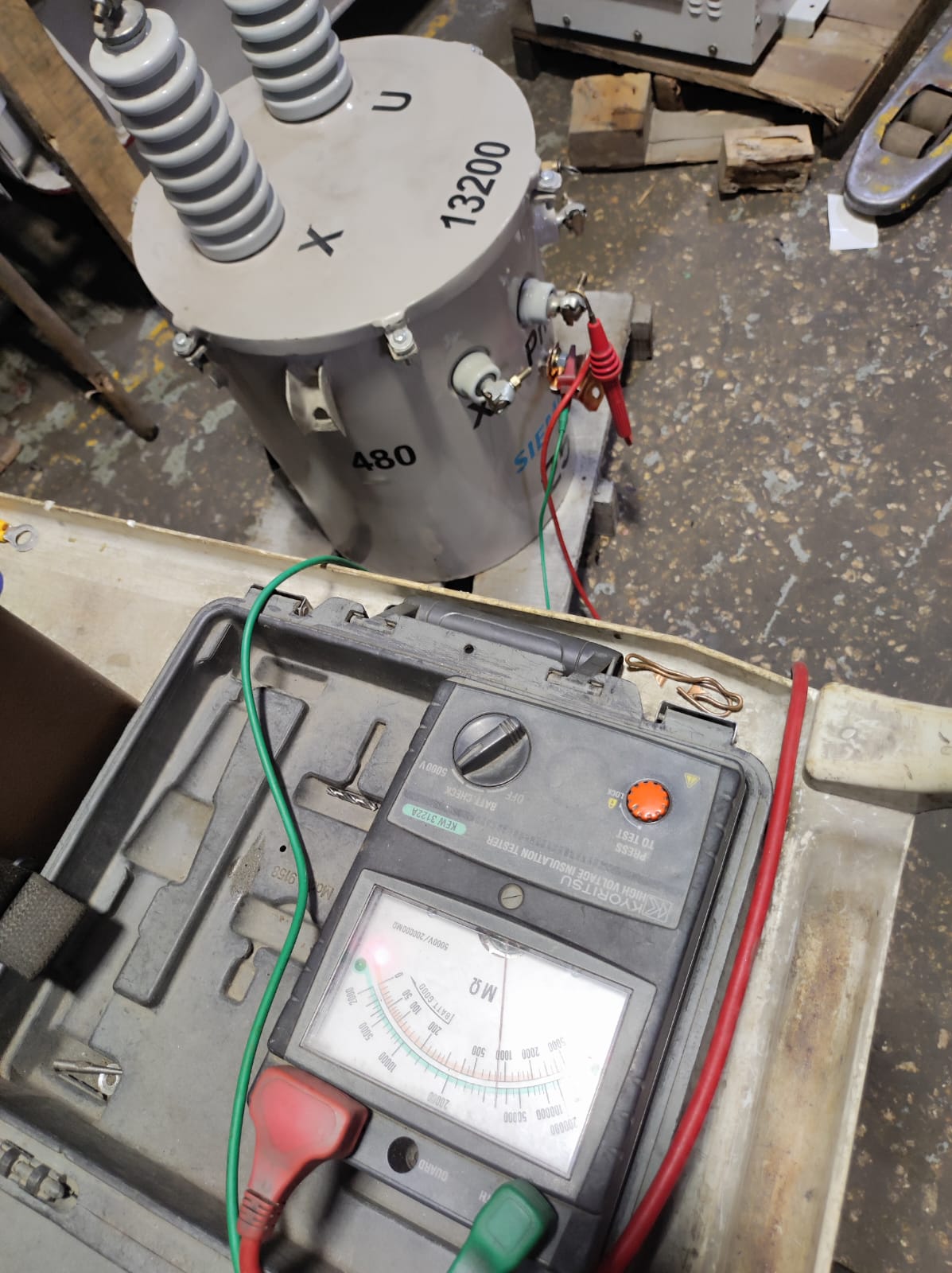

Prueba de resistencia de aislamiento con Megger analógico Kyoritsu Vista superior del medidor de aislamiento Kyoritsu

Valores Normales de Resistencia de Aislamiento

Los valores normales dependen del tamaño y tipo del transformador:

  • Transformadores Pequeños (< 100 kVA): > 100 MΩ a temperatura ambiente
  • Transformadores Medianos (100-500 kVA): > 500 MΩ a temperatura ambiente
  • Transformadores Grandes (> 500 kVA): > 1000 MΩ a temperatura ambiente

Nota: Estos valores son aproximados. Siempre consulte las especificaciones del fabricante.

Índice de Polarización

El índice de polarización es la relación entre la resistencia medida a los 10 minutos y la resistencia medida a 1 minuto:

PI = R₁₀min / R₁min

Interpretación del índice de polarización:

  • PI > 2.0: Aislamiento en excelente condición
  • PI 1.5 - 2.0: Aislamiento en buena condición
  • PI 1.0 - 1.5: Aislamiento cuestionable, requiere atención
  • PI < 1.0: Aislamiento en mal estado, requiere acción inmediata

Factor de Potencia (Tan Delta)

El factor de potencia, también conocido como Tan Delta (tangente delta), es una medida de la calidad del aislamiento dieléctrico. Indica qué tan eficientemente el aislamiento almacena energía eléctrica versus disiparla como calor.

¿Qué Indica el Factor de Potencia?

Un factor de potencia bajo indica buen aislamiento, mientras que un factor de potencia alto indica degradación del aislamiento o contaminación.

Valores Normales de Factor de Potencia

  • Aislamiento Nuevo: < 0.5% a 20°C
  • Aislamiento Bueno: 0.5% - 1.0% a 20°C
  • Aislamiento Aceptable: 1.0% - 2.0% a 20°C
  • Aislamiento Pobre: > 2.0% a 20°C (requiere atención)

Frecuencia Recomendada de Pruebas

La frecuencia de pruebas depende del tipo de transformador y su criticidad:

  • Transformadores Nuevos: Pruebas iniciales al recibir, luego cada 1-2 años
  • Transformadores en Servicio Normal: Pruebas anuales
  • Transformadores Críticos: Pruebas cada 6 meses
  • Después de Eventos: Pruebas inmediatas después de sobrecargas, cortocircuitos o mantenimientos mayores

Conclusión

Las pruebas TTR y de resistencia de aislamiento son esenciales para el mantenimiento preventivo de transformadores. Cuando se realizan regularmente e interpretan correctamente, pueden prevenir fallas costosas y extender significativamente la vida útil del equipo.

En EBM, realizamos estas pruebas como parte de nuestro servicio de mantenimiento preventivo y en todos los transformadores que reparamos. Nuestro laboratorio cuenta con equipos de última generación y técnicos certificados para proporcionar diagnósticos precisos.
