Proceso de rebobinado de motor - Conservación de eficiencia mediante buenas prácticas
Introducción: El Desafío de Mantener la Eficiencia
Uno de los mayores desafíos en la reparación de motores eléctricos es mantener o mejorar la eficiencia después de un rebobinado. Según estudios de EASA (Electrical Apparatus Service Association) y AEMT (Association of Electrical and Mechanical Trades), un rebobinado mal realizado puede reducir la eficiencia del motor entre 1% y 3%, lo que se traduce en costos operativos significativos a lo largo de la vida útil del motor.
Sin embargo, siguiendo las mejores prácticas y utilizando técnicas adecuadas, es posible mantener e incluso mejorar la eficiencia original del motor.
Factores que Afectan la Eficiencia en el Rebobinado
Varios factores pueden afectar la eficiencia de un motor durante el proceso de rebobinado:
1. Pérdidas en el Núcleo (Core Losses)
Las pérdidas en el núcleo magnético son causadas por:
- Histeresis: Pérdidas por magnetización y desmagnetización del núcleo
- Corrientes Parásitas (Eddy Currents): Corrientes inducidas en el núcleo de hierro
Problema común: Durante el proceso de "quemado" para remover el bobinado viejo, el núcleo puede sobrecalentarse, aumentando las pérdidas por histéresis.
Solución: Controlar la temperatura durante el quemado. La temperatura no debe exceder 350°C para evitar daños permanentes al acero laminado.
Núcleo magnético laminado - Estructura crítica para la eficiencia
2. Pérdidas en el Cobre (Copper Losses)
Las pérdidas en el cobre dependen de:
- Resistencia del devanado (I²R)
- Calibre del alambre utilizado
- Longitud total del devanado
Problema común: Usar alambre de menor calibre o mayor longitud aumenta la resistencia y las pérdidas.
Solución: Utilizar exactamente el mismo calibre de alambre que el original, o mejor aún, usar alambre de mayor calibre si el espacio lo permite.
3. Pérdidas por Fricción y Ventilación
Estas pérdidas están relacionadas con:
- Fricción en rodamientos
- Resistencia del aire en el ventilador
- Fricción del aire con el rotor
Problema común: Rodamientos desgastados o mal lubricados aumentan las pérdidas por fricción.
Solución: Reemplazar rodamientos durante el rebobinado y verificar la lubricación adecuada.
4. Pérdidas Adicionales (Stray Losses)
Pérdidas causadas por:
- Armónicos en la corriente
- Flujos de fuga
- Corrientes parásitas en el devanado
Mejores Prácticas para Conservar la Eficiencia
Basado en las guías EASA/AEMT, aquí están las mejores prácticas:
1. Prueba del Núcleo Antes del Rebobinado
Prueba Crítica: Realizar una prueba de pérdidas en el núcleo antes de rebobinar para establecer una línea base.
- Medir las pérdidas en el núcleo con el motor desbobinado
- Comparar con valores de referencia del fabricante
- Si las pérdidas son altas (> 20% sobre el valor nominal), considerar reemplazar el núcleo
Esta prueba permite determinar si el núcleo está en condiciones adecuadas para mantener la eficiencia.
2. Control de Temperatura Durante el Quemado
Temperatura Máxima: 350°C para acero al silicio estándar
- Usar hornos con control de temperatura preciso
- Monitorear la temperatura continuamente
- Evitar sobrecalentamiento que dañe el aislamiento entre láminas
El sobrecalentamiento puede aumentar las pérdidas por histéresis permanentemente.
3. Selección Correcta del Alambre
Regla de Oro: Usar el mismo calibre o mayor que el original
- Nunca usar alambre de menor calibre
- Si es posible, usar alambre de mayor calibre para reducir resistencia
- Verificar que el alambre cumpla con especificaciones (clase de temperatura, tipo de esmalte)

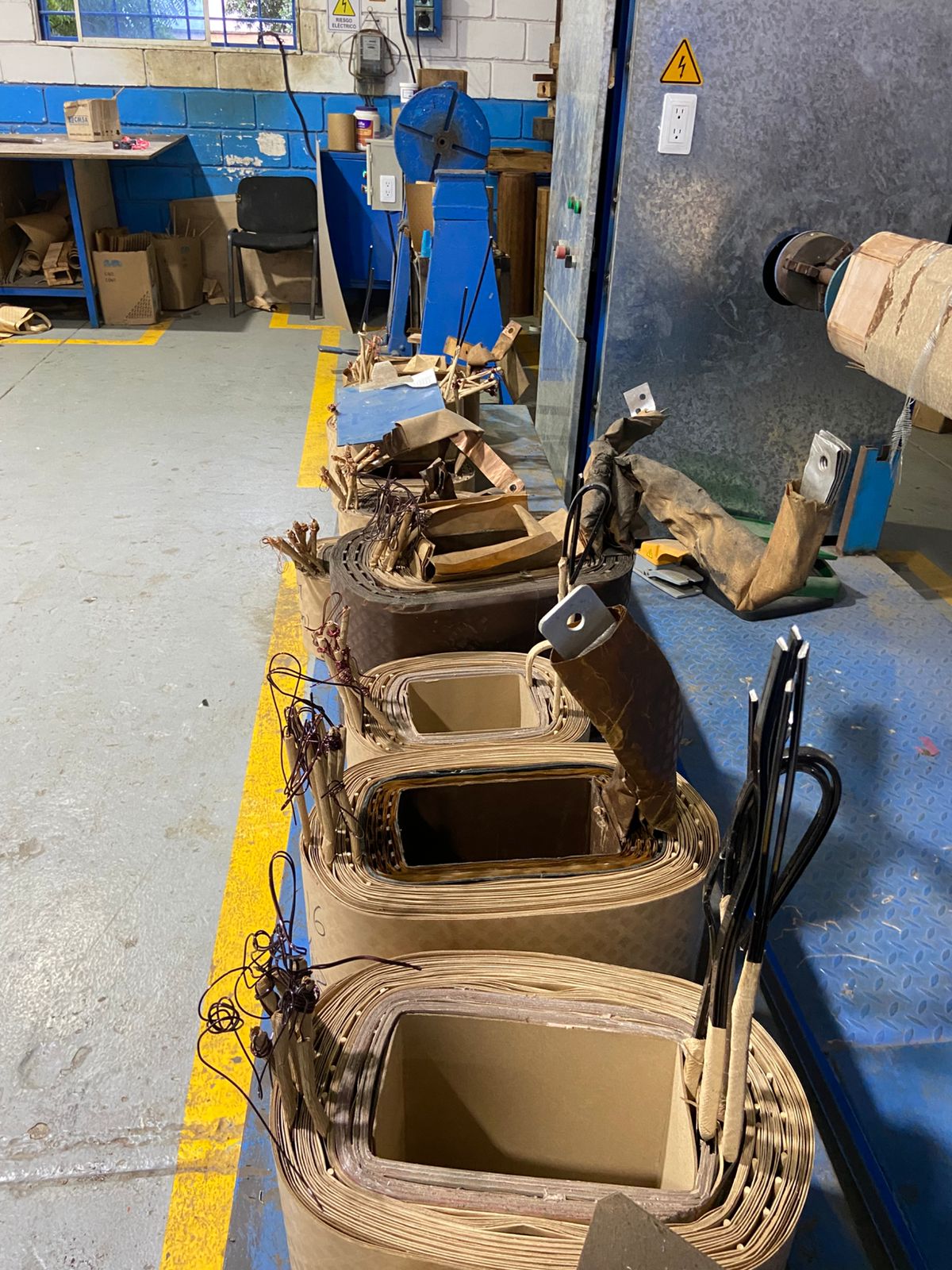

Bobinas fabricadas con alambre de calibre adecuado - Clave para la eficiencia
4. Técnica de Bobinado
La técnica de bobinado afecta directamente la eficiencia:
- Densidad de Cobre: Maximizar la cantidad de cobre en las ranuras
- Forma de las Bobinas: Mantener la forma original para minimizar flujos de fuga
- Aislamiento: Usar aislamiento de espesor mínimo necesario para maximizar espacio para cobre
5. Proceso de Secado e Impregnación
El proceso de secado e impregnación es crítico:
- Secado Completo: Eliminar toda la humedad antes de la impregnación
- Impregnación Adecuada: Asegurar que el barniz penetre completamente
- Curado Correcto: Seguir las especificaciones del fabricante del barniz
Una impregnación inadecuada puede resultar en puntos calientes y pérdidas adicionales.
Ensamblaje de núcleo y bobina - Listo para proceso de secado e impregnación
6. Pruebas Post-Rebobinado
Después del rebobinado, realizar pruebas para verificar la eficiencia:
- Prueba de Pérdidas en el Núcleo: Comparar con valores pre-rebobinado
- Prueba de Eficiencia: Medir eficiencia a diferentes cargas
- Prueba de Corriente Sin Carga: Verificar que esté dentro de valores normales
- Prueba de Factor de Potencia: Verificar que no haya degradación
Estudio EASA/AEMT: Resultados Clave
El estudio conjunto de EASA y AEMT sobre rebobinado de motores encontró que:
- Motores rebobinados siguiendo mejores prácticas pueden mantener o mejorar la eficiencia original
- La reducción promedio de eficiencia en rebobinados profesionales es menor al 0.5%
- Los factores más críticos son: temperatura de quemado y calibre del alambre
- Un rebobinado bien realizado puede ser más eficiente que el original si se usan mejores materiales
Casos de Estudio
Caso 1: Motor de 50 HP - Mejora de Eficiencia
Situación Inicial: Motor de 50 HP, eficiencia original 92.5%
Proceso:
- Prueba de núcleo: Pérdidas dentro de valores normales
- Quemado controlado a 320°C
- Rebobinado con alambre de calibre ligeramente mayor
- Impregnación con barniz de alta calidad
Resultado: Eficiencia post-rebobinado: 93.1% (mejora de 0.6%)
Razón del éxito: Uso de alambre de mayor calibre redujo las pérdidas en el cobre.
Caso 2: Motor de 100 HP - Conservación de Eficiencia
Situación Inicial: Motor de 100 HP, eficiencia original 94.2%
Proceso:
- Prueba de núcleo: Pérdidas ligeramente elevadas pero aceptables
- Quemado controlado a 340°C
- Rebobinado con alambre del mismo calibre
- Proceso de impregnación optimizado
Resultado: Eficiencia post-rebobinado: 94.0% (reducción de solo 0.2%)
Razón del éxito: Control estricto de temperatura y proceso de impregnación adecuado.
Conclusión
Mantener la eficiencia después de un rebobinado es posible siguiendo las mejores prácticas de EASA/AEMT. Los factores clave son:
- Control de temperatura durante el quemado
- Uso de alambre de calibre adecuado o mayor
- Prueba del núcleo antes del rebobinado
- Proceso de secado e impregnación adecuado
- Pruebas post-rebobinado para verificar eficiencia
En EBM, seguimos estrictamente estas prácticas para garantizar que nuestros rebobinados mantengan o mejoren la eficiencia original del motor.
