Laboratorio de Pruebas Eléctricas Avanzadas

Equipamiento de última generación para pruebas certificadas de transformadores según normativas IEC e IEEE

Nuestro Laboratorio

No Adivinamos, Medimos

En EBM, cada transformador que sale de nuestras instalaciones ha pasado por un riguroso protocolo de pruebas eléctricas. Nuestro laboratorio cuenta con equipos de última generación y técnicos certificados para garantizar la máxima confiabilidad.

Realizamos pruebas según estándares internacionales (IEC, IEEE), proporcionando certificados completos que documentan el estado y funcionamiento del equipo.

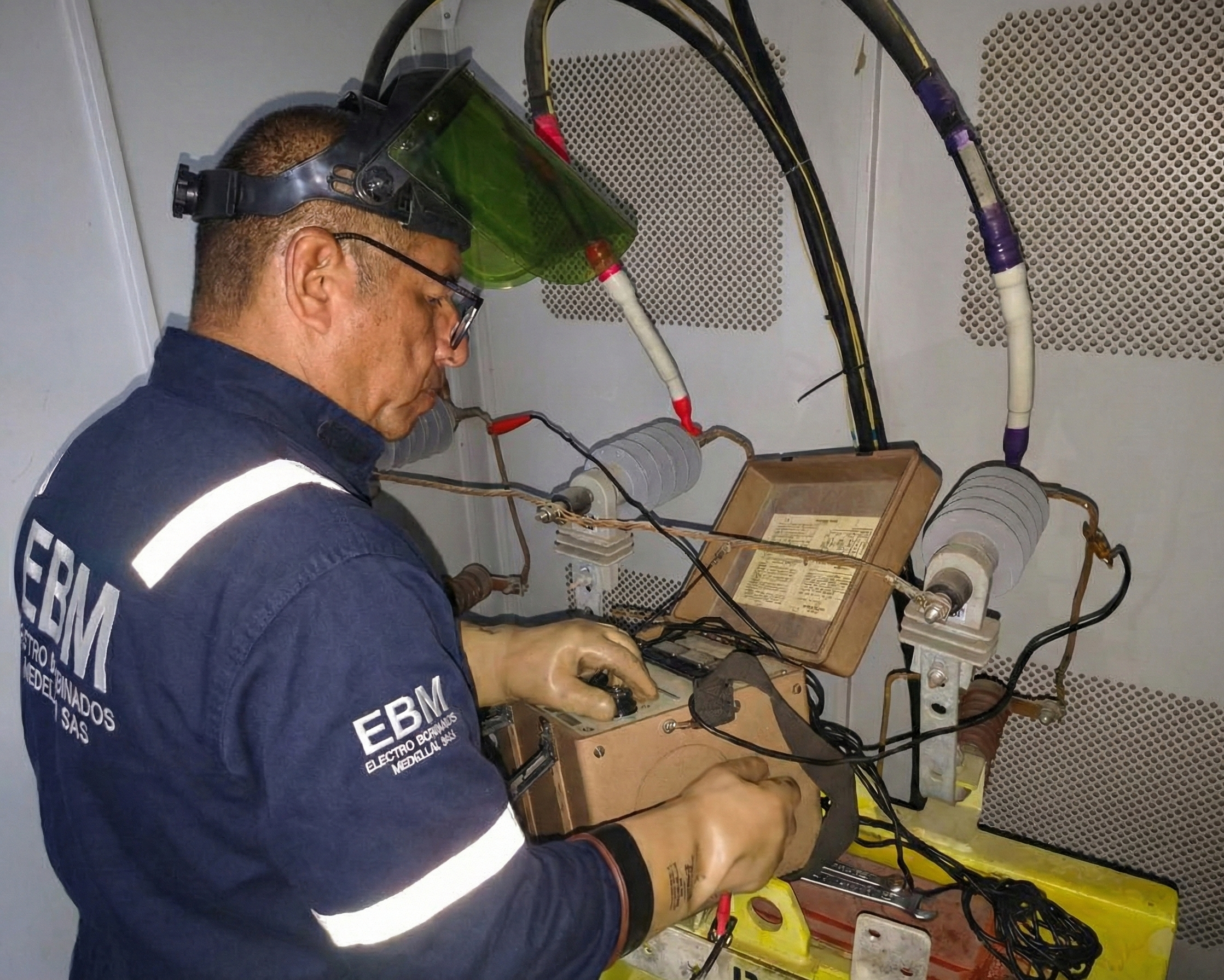

Técnico realizando prueba TTR en transformador - Laboratorio EBM
Equipamiento

Equipos de Prueba de Última Generación

Tecnología de precisión para diagnósticos confiables

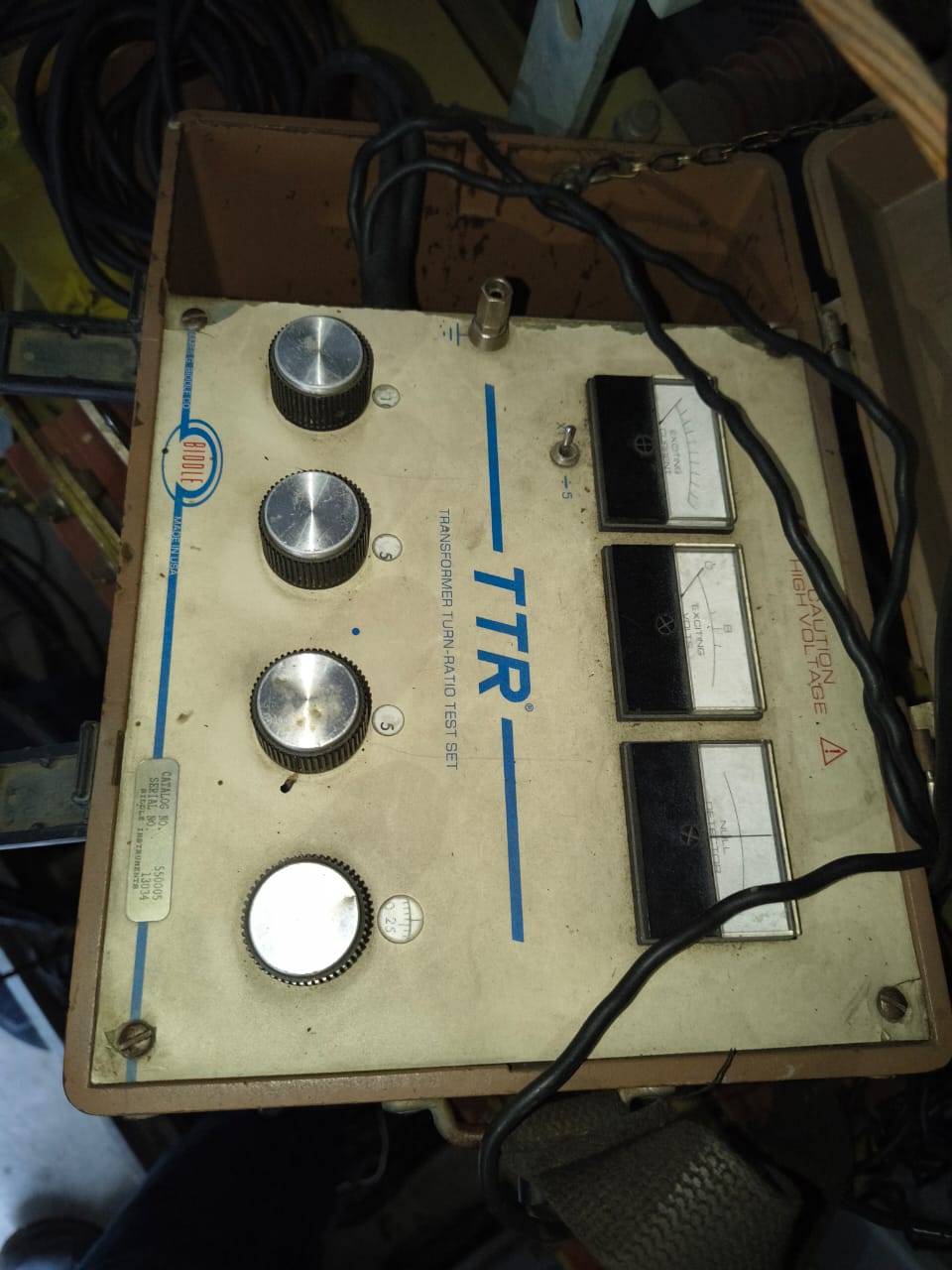

Equipo TTR (Transformer Turn Ratio) marca Biddle para pruebas de relación de transformación

Medidor de Relación de Transformación (TTR)

Marca: Biddle (James G. Biddle Co.)

Equipo analógico de alta precisión para medir la relación de transformación entre devanados primario y secundario. Verifica la correcta relación de vueltas y detecta problemas en las bobinas.

  • Medición de relación de transformación por fase
  • Verificación de polaridad
  • Detección de bobinas defectuosas
  • Prueba en todas las posiciones del cambiador de tomas
Medidor de resistencia de aislamiento digital UNI-T UT513C mostrando medición de 52.2 MΩ

Medidor de Resistencia de Aislamiento (Megger)

Marca: UNI-T UT513C (Digital) y Kyoritsu (Analógico)

Equipos para medir la resistencia de aislamiento entre devanados y tierra. Prueba crítica para evaluar la integridad del sistema de aislamiento del transformador.

  • Rango de medición hasta 5kV
  • Medición de resistencia AT-BT-Tierra
  • Cálculo de índice de polarización
  • Pantalla digital con lectura precisa

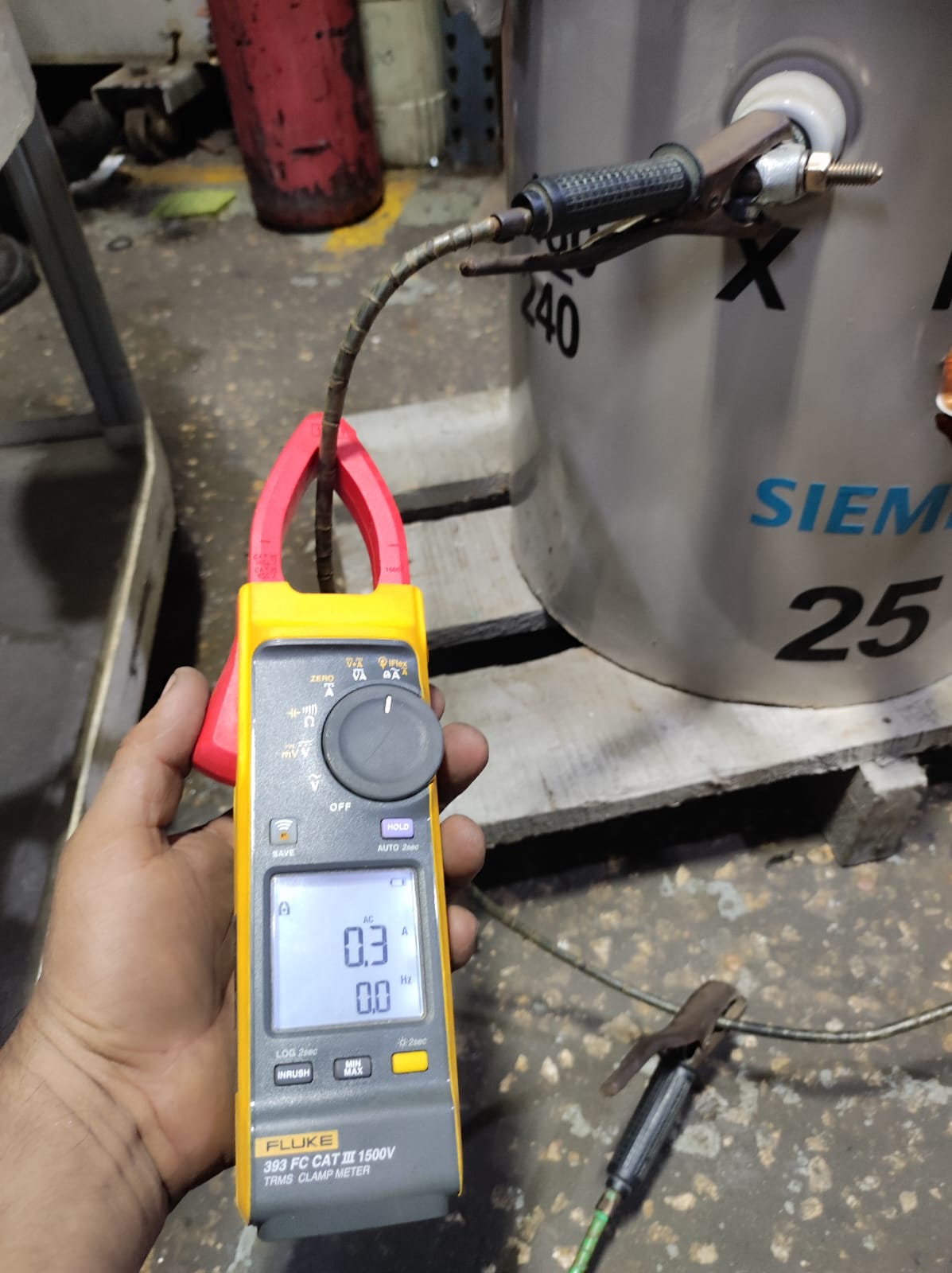

Pinza amperimétrica Fluke 393 FC midiendo corriente en transformador

Pinza Amperimétrica de Alta Gama

Marca: Fluke 393 FC CAT III 1500V

Pinza amperimétrica True RMS para medición de corrientes en transformadores. Permite medir corrientes de carga, corrientes de vacío y detectar desbalances.

  • Medición True RMS de corriente AC
  • Medición de voltaje y frecuencia
  • Rango hasta 1500V CAT III
  • Conectividad inalámbrica para registro de datos

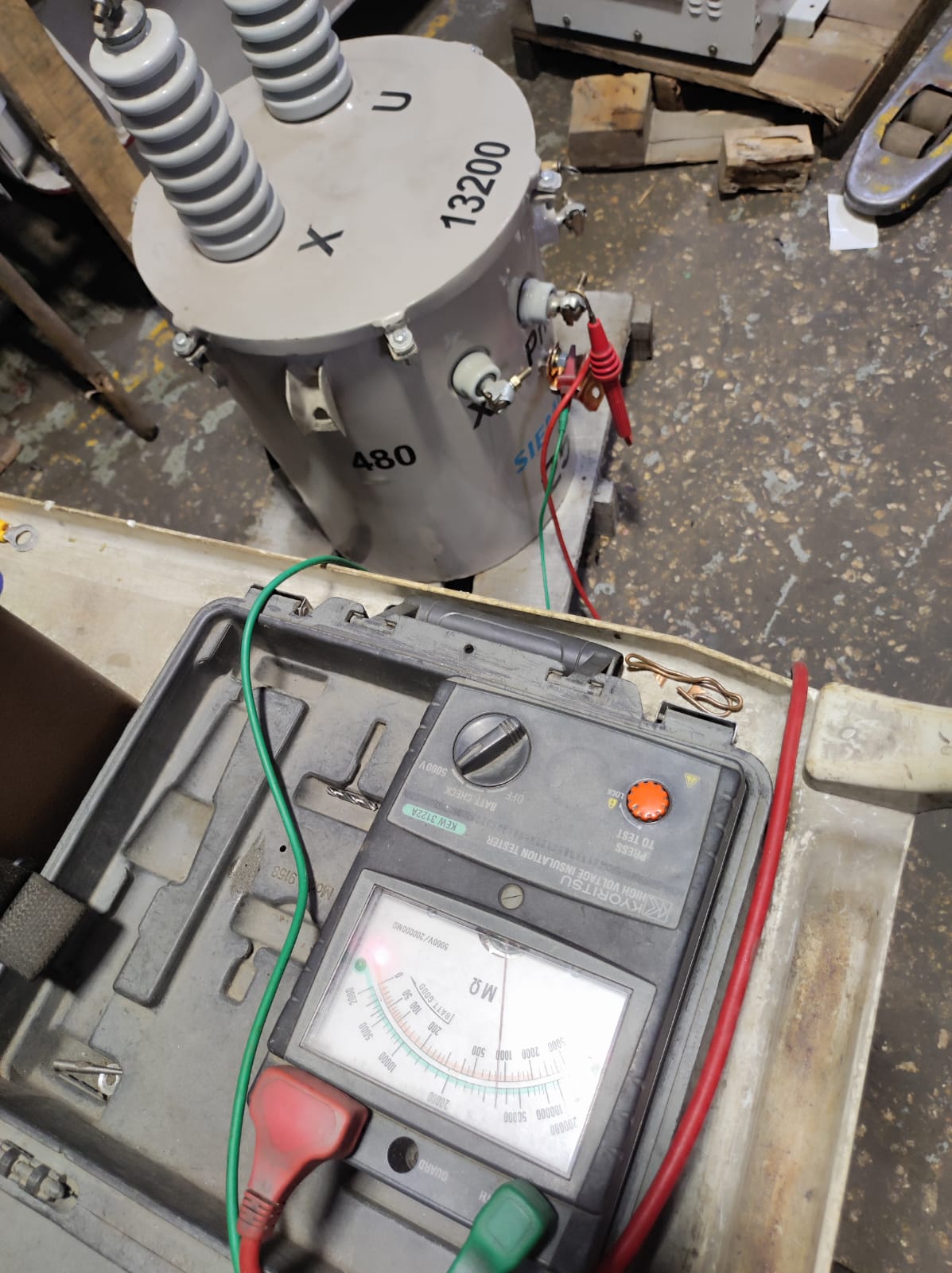

Medidor de aislamiento analógico Kyoritsu realizando prueba de alta tensión

Medidor de Aislamiento de Alta Tensión

Marca: Kyoritsu (Serie 3121)

Equipo analógico para pruebas de resistencia de aislamiento con aplicación de alta tensión. Ideal para pruebas de rigurosidad en transformadores de potencia.

  • Generación de alta tensión controlada
  • Indicadores LED de estado
  • Medición precisa de resistencia
  • Seguridad integrada con descarga automática
Pruebas Realizadas

Protocolo Completo de Pruebas Eléctricas

Cada prueba cumple con estándares internacionales

Relación de Transformación (TTR)

Mide la relación de vueltas entre devanados primario y secundario. Prueba esencial para verificar que el transformador entregará el voltaje correcto.

  • Medición por fase (U, V, W)
  • Prueba en todas las posiciones de tap
  • Verificación de polaridad
  • Comparación con valores nominales
Prueba TTR en transformador seco

Resistencia de Aislamiento

Evalúa la integridad del sistema de aislamiento entre devanados y entre devanados y tierra. Detecta degradación del aislamiento antes de fallas.

  • Medición AT-BT-Tierra
  • Medición AT-Tierra
  • Medición BT-Tierra
  • Índice de polarización (opcional)
Prueba de resistencia de aislamiento con Megger

Resistencia de Devanados

Mide la resistencia óhmica de los devanados para detectar conexiones defectuosas, bobinas abiertas o falsos contactos.

  • Medición primaria (U-V, U-W, V-W)
  • Medición secundaria (U-V, U-W, V-W)
  • Cálculo de promedios
  • Corrección por temperatura

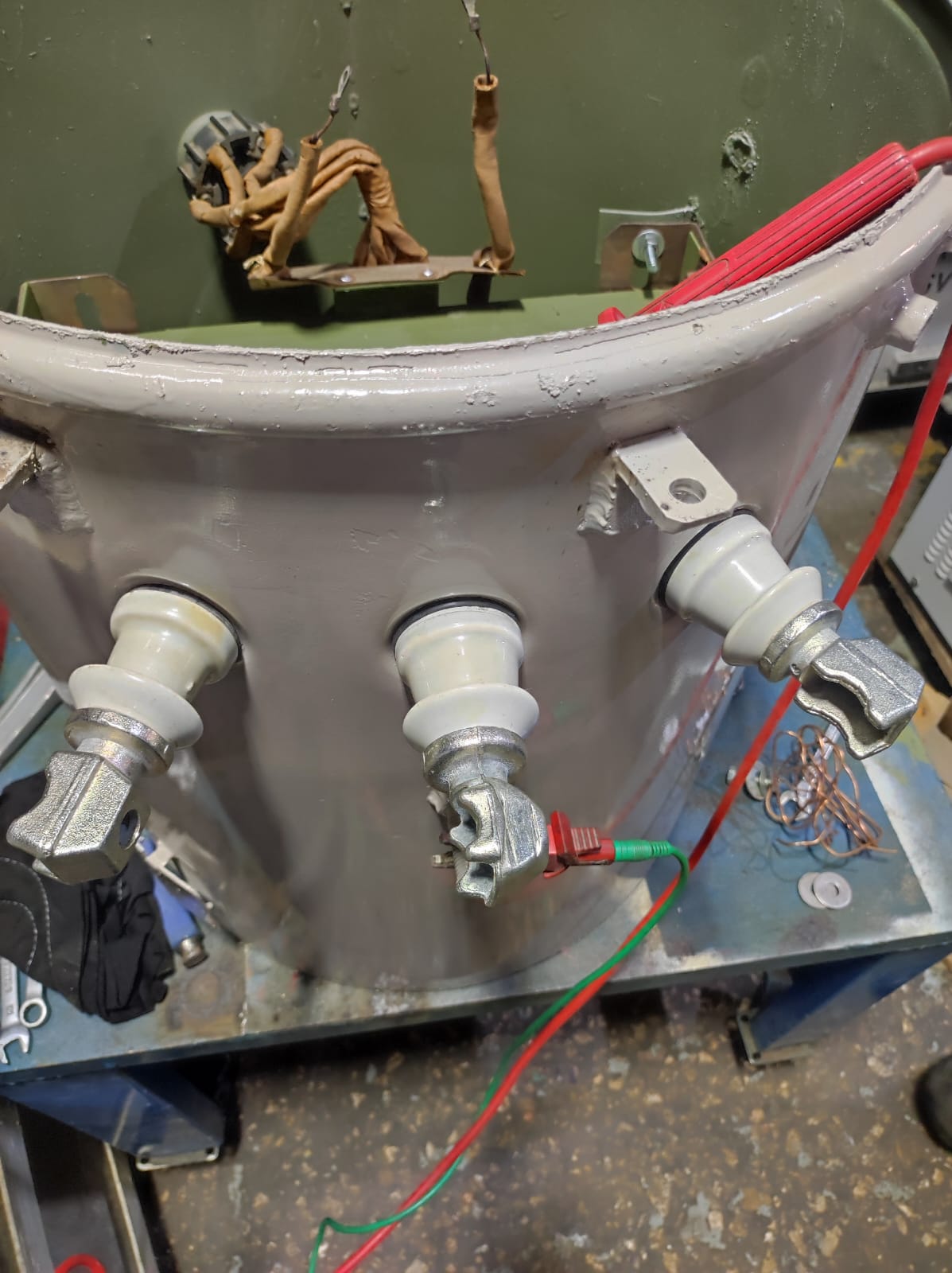

Medición de resistencia en terminales de transformador

Pruebas de Aceite Dieléctrico

Evalúa la calidad del aceite aislante mediante pruebas de rigidez dieléctrica y análisis físico-químico.

  • Rigidez dieléctrica (ASTM D877)
  • Contenido de agua
  • Factor de potencia
  • Análisis visual

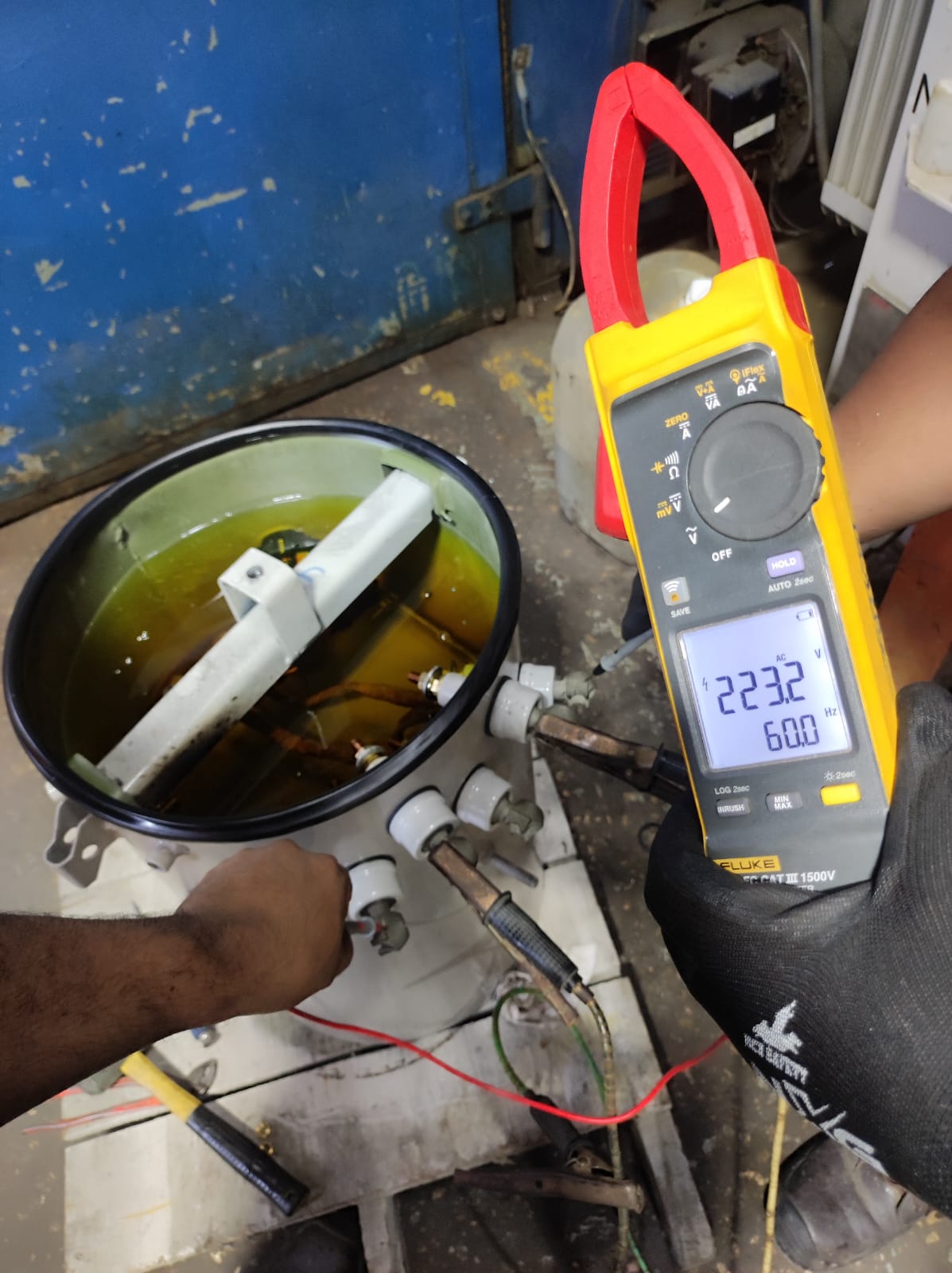

Medición de voltaje en transformador lleno de aceite

Ensayo Sin Carga (Vacío)

Mide las pérdidas y corrientes sin carga para evaluar la eficiencia del transformador y detectar problemas en el núcleo magnético.

  • Corriente de vacío por fase
  • Pérdidas sin carga
  • Comparación con valores garantizados
  • Evaluación de eficiencia

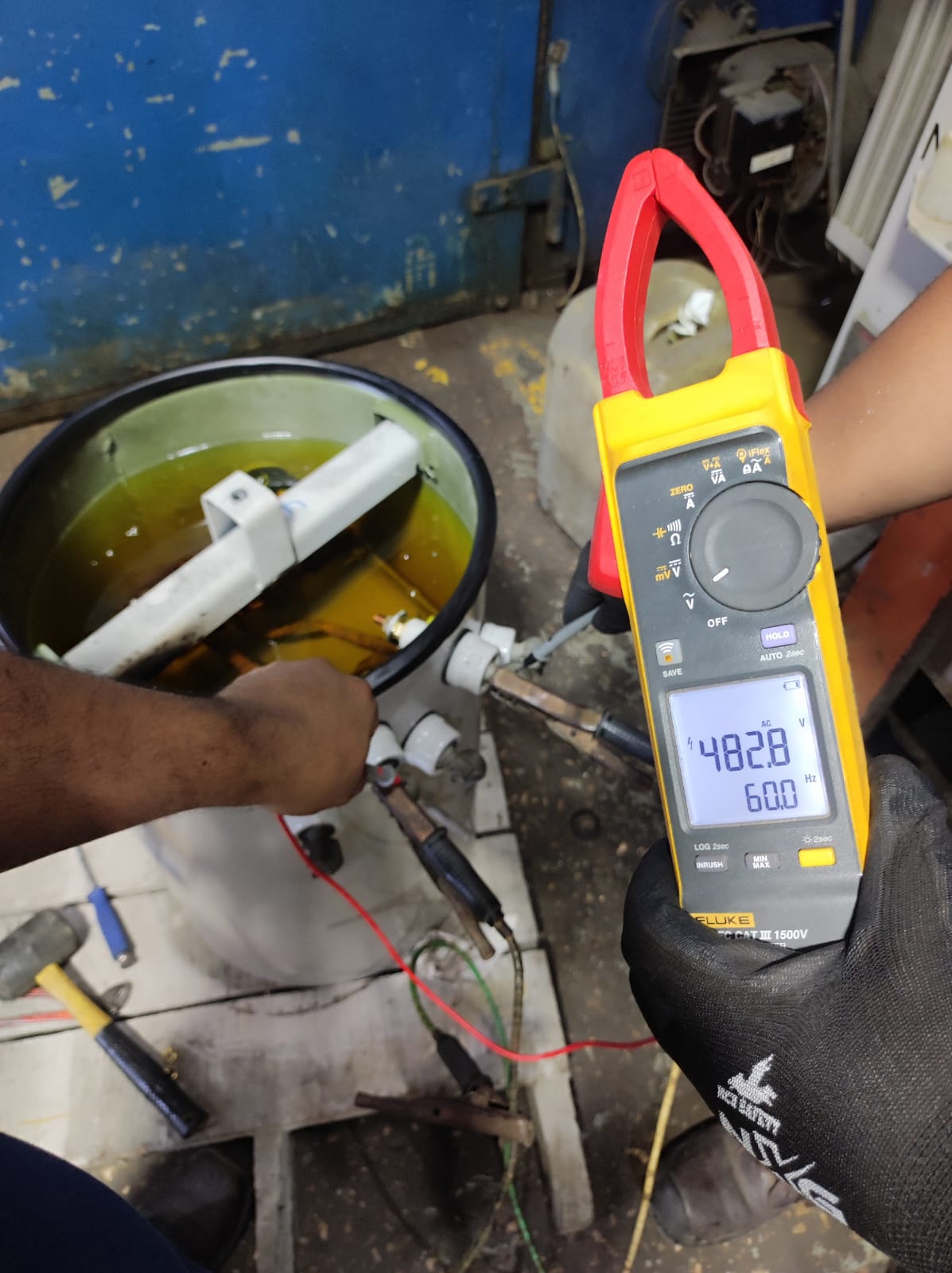

Medición de voltaje en prueba sin carga

Prueba de Hermeticidad

Verifica que el tanque del transformador esté sellado herméticamente, sin fugas de aceite o nitrógeno.

  • Prueba de presión
  • Medición de hermeticidad
  • Detección de fugas
  • Verificación de empaques

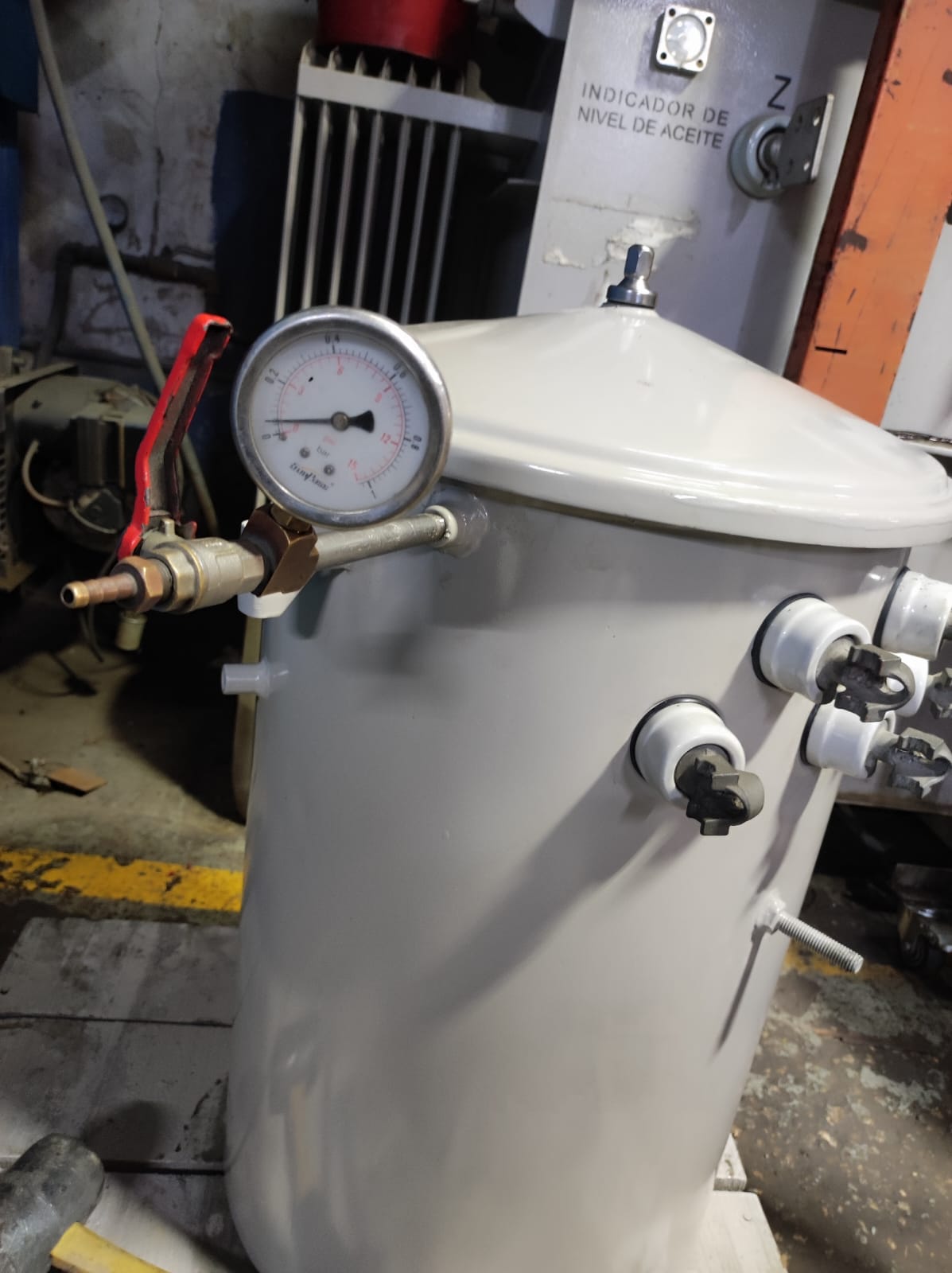

Manómetro instalado para prueba de hermeticidad
Certificados

Certificados de Pruebas Completos

Documentación técnica detallada

¿Qué Incluye el Certificado?

Cada transformador que pasa por nuestras pruebas recibe un certificado completo que documenta:

  • Información General: Fecha de prueba, técnico certificador, temperatura ambiente, posición del conmutador
  • Especificaciones del Transformador: Voltajes, corrientes, potencia, grupo de conexión
  • Resultados de Pruebas: Todos los valores medidos en cada prueba realizada
  • Características Mecánicas: Masa, dimensiones, volumen de aceite, pintura
  • Observaciones Técnicas: Estado del equipo, recomendaciones, resultado final (Aprobado/Reprobado/Condicional)

El certificado puede ser usado para documentación técnica, garantías y cumplimiento normativo.

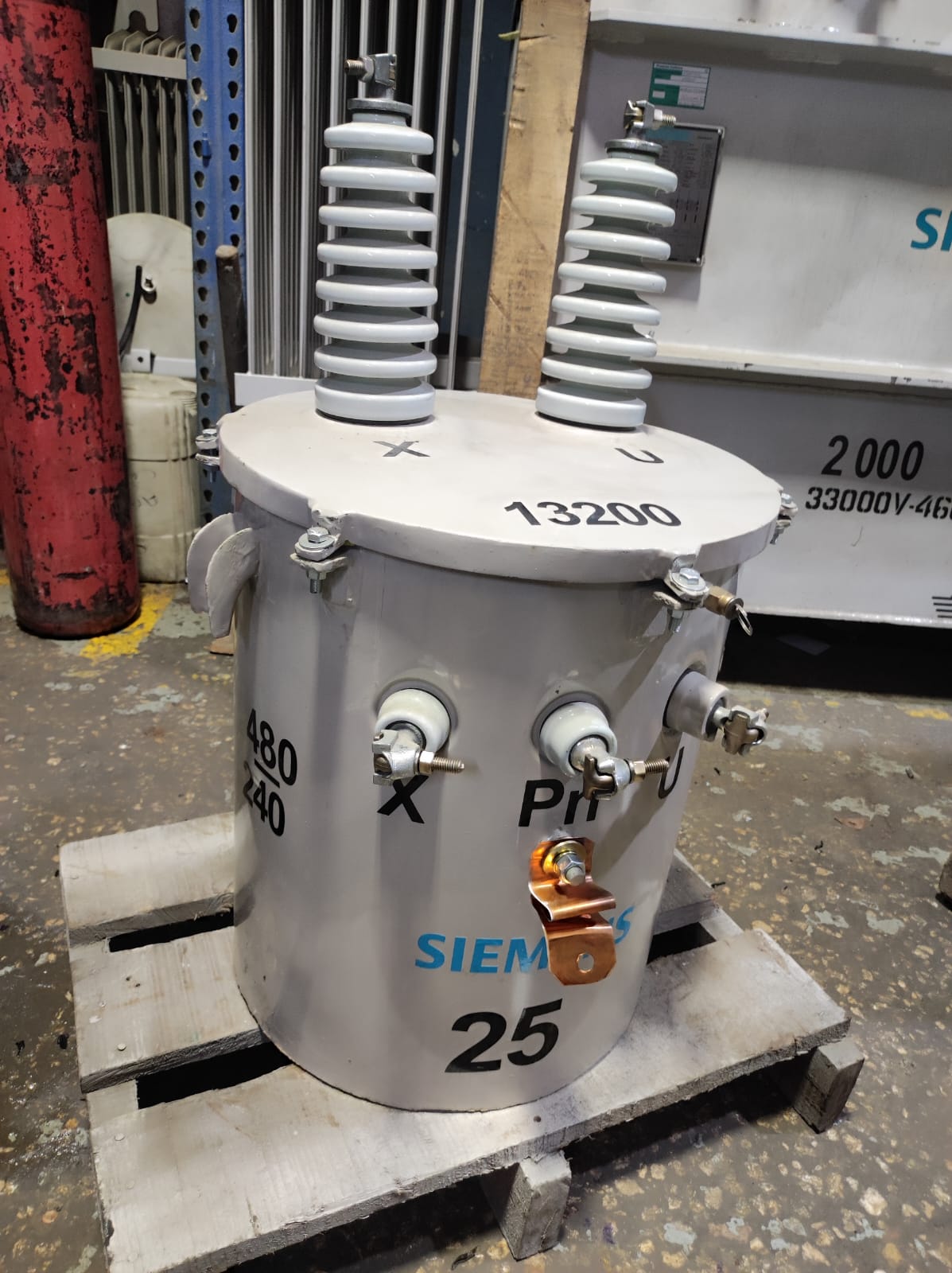

Transformador certificado listo para entrega

¿Necesita Pruebas para su Transformador?

Contáctenos para programar las pruebas necesarias. Ofrecemos servicio de pruebas en nuestras instalaciones o en campo.

Solicitar Pruebas Llamar: 300 346 2880
